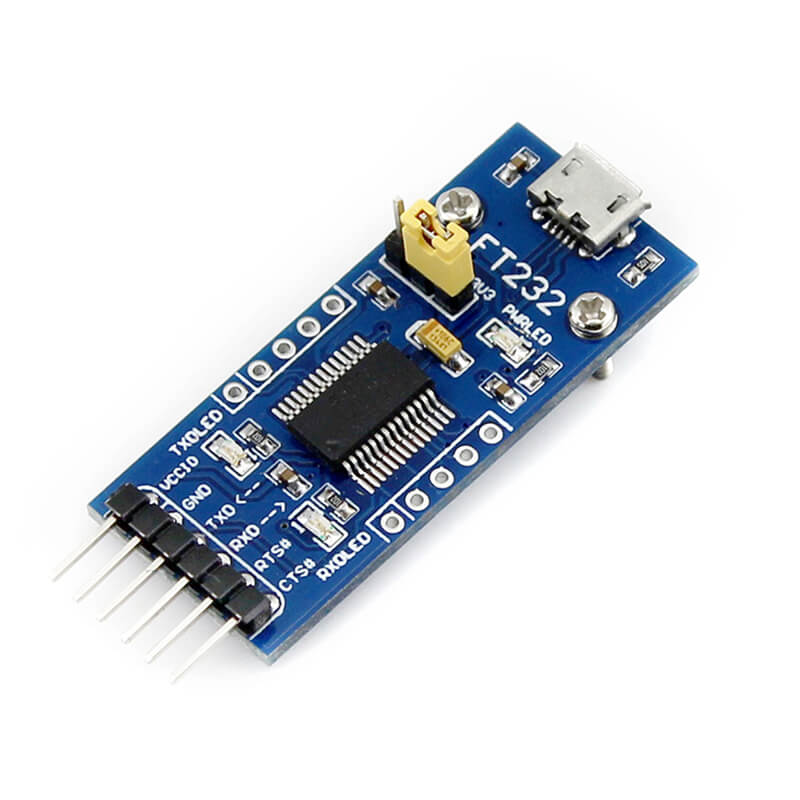

Product Features
1, using the original FT232RL
2, support for Mac, Linux, Android, WinCE, Windows 7/8/8.1/10…
3, support 3 kinds of power supply mode: 5V external power supply; 3.3V external power supply; external power supply (required 3.3V-5V)
4, with 3 LEDs: TXD LED, RXD LED, POWER LED
5, TXD, RXD, RTS#, CTS#: use curved pin to lead out

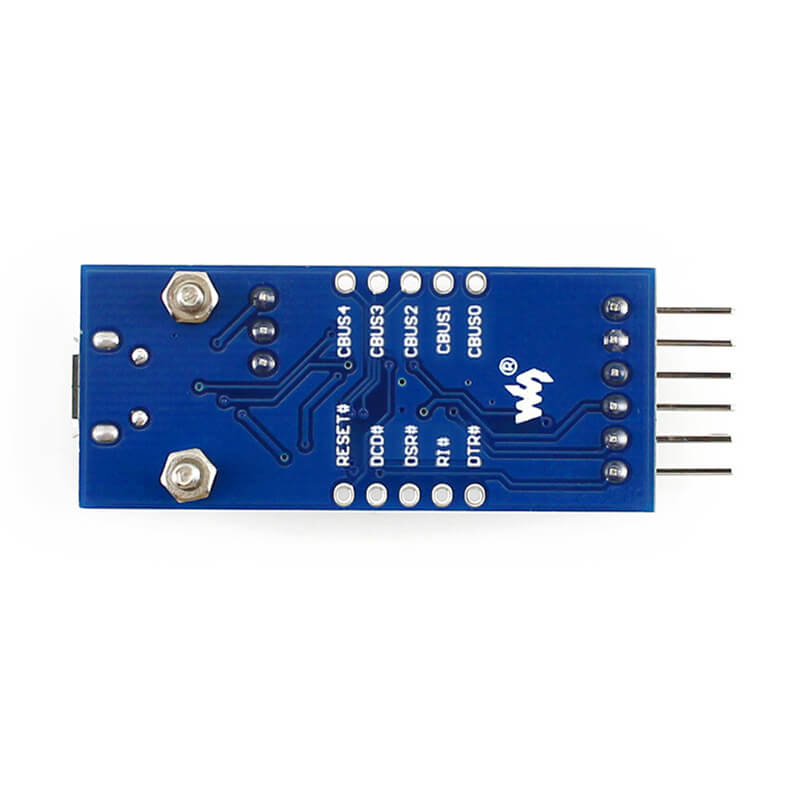

6, the remaining function PIN: reserved pad (distribution pin, row seat, can be plugged in or plugged into the user system; PIN spacing support plug-in universal board)
Instructions for use: (taking the access MCU as an example)
VCCIO: Output 3.3V or 5V (module powered by USB, jump jumper cap to 3.3V or 5V)
GND: Connect to GND
TXD: Connect to MCU.RX (Signal Flow Direction: MCU.RX << FT232 << PC.TX)
RXD: Connect to MCU.TX (Signal Flow: MCU.TX >> FT232 >> PC.RX)
RTS: Connect to MCU.CTS (Signal Flow Direction: MCU.CTS << FT232 << PC.RTS)
CTS: Connect to MCU.RTS (Signal Flow: MCU.RTS >> FT232 >> PC.CTS)
