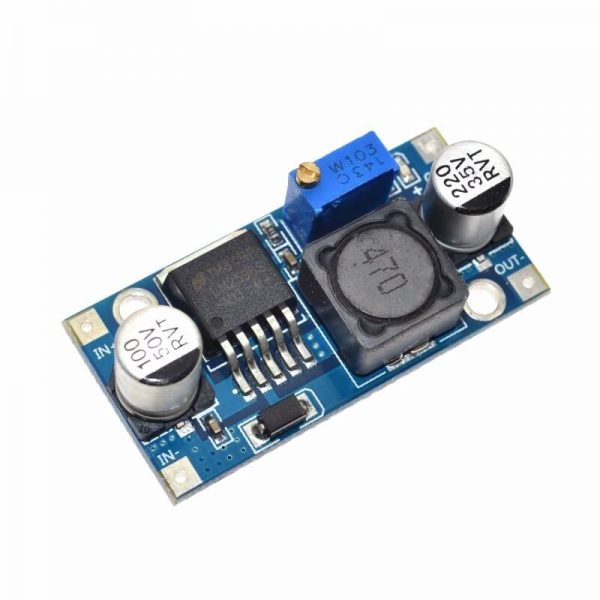

ספק מייצב מתח למנוע LM2596 ארדואינו

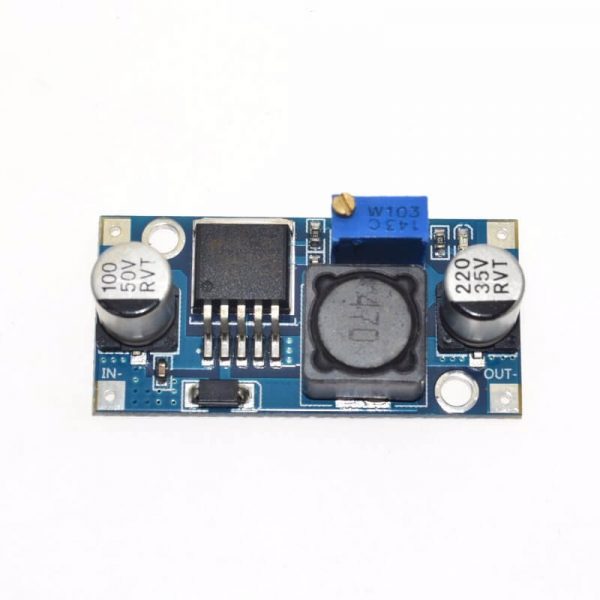

⁦ספק מייצב מתח למנוע LM2596 ארדואינו⁩ – תמונה ⁦2⁩

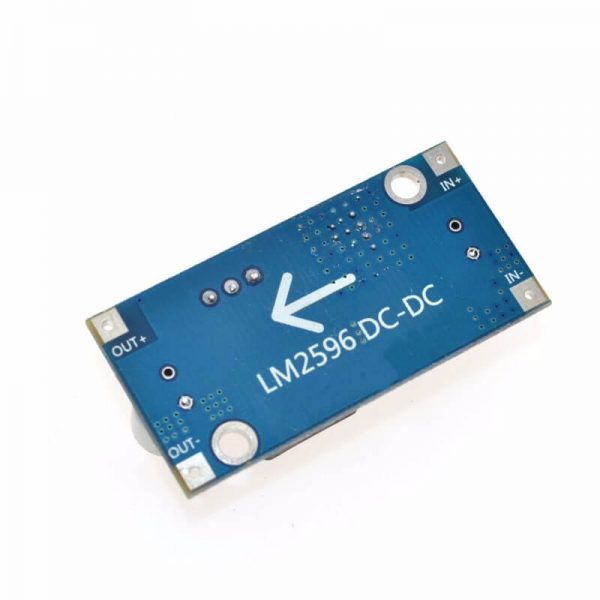

⁦ספק מייצב מתח למנוע LM2596 ארדואינו⁩ – תמונה ⁦3⁩

ספק מייצב מתח למנוע LM2596 ארדואינו

₪30.00

* המחיר המצוין הוא לאתר בלבד

DC-DC step-down power module 3A adjustable step-down module LM2596 stabilized voltage 24V to 12V 5V 3V

FA2103

קטגוריות: ארדואינו, ציוד נלווה, כללי, מיקרו־בקרים

תיאור

Name : LM2596 DC-DC Buck module
Input voltage :4V ~ 35V
The output voltage : 1.23V ~ 30V
Output Current :3A( Max)
Conversion efficiency:92%( MAX )
Output ripple: <30mV
Switching frequency: 150KHz
Working temperature: -forty Five~ +85
Size :43mm * 21mm * 14mm(Long*Width*Hight)
Features
1. the range of input voltage: 3.2 V to 40 V dc (input voltage must be higher than to the output voltage of 1.5 V above. Can’t booster)

2. the range of output voltage: 1.25 V dc to 35 V voltage adjustable, high efficiency (92%) largest maximum output current is 3A.

Instructions

1. Power (3-40V), power indicator light, the module is working properly

2. Adjust the blue potentiometer knob (clockwise rotation generally boost,counter-clockwise rotationTurn down) and reach with a multimeter to monitor the output voltage required voltage.

Note

Current work long hours is recommended for use in less than 2.5A, while adding bulkHeat sink (10W output above),because it is the step-down module, in order to ensure stable output Set,please keep the minimum 1.5V differential.
המחיר באתר בלבד

התמונות להמחשה בלבד
